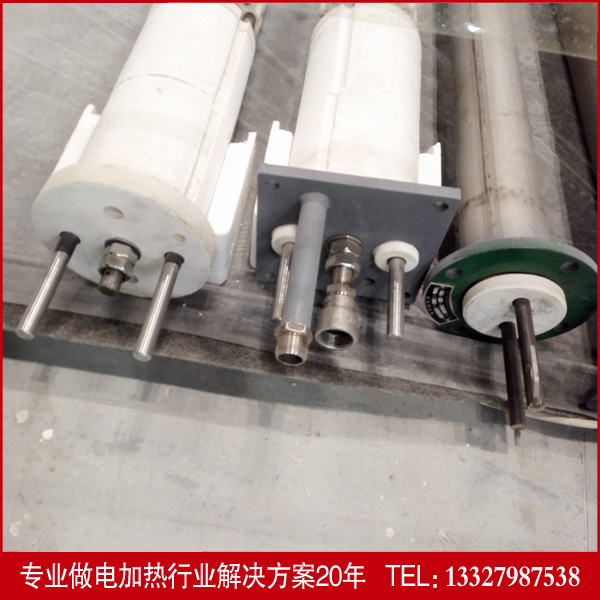

電加熱輻射管產品介紹

電熱輻射管內芯由U型軸向排列端部焊接的電阻絲和陶瓷支撐架組成，內芯與外保護套管之間無屏蔽，散熱好。額定工作溫度1000度的電熱輻射管，電阻絲的材質為Cr20Ni80或0Cr21Al6Nb,表面工作溫度可達1200度，用此材質電熱輻射管的最高工作溫度可達1000度，支撐架是高鋁陶瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是1Cr25Ni20Si2或1Cr25Ni35Si2,該材料高溫抗氧化性能良好，高溫蠕變強度較高，具有一定的抗?jié)B碳性能，該輻射管設計與選材安全系數較大。本公司設計制造的電熱輻射管，有高、中、低溫爐用和特種氣氛爐用規格任意選用。

電加熱輻射管工作原理

電熱輻射管是靠將電能轉換成輻射光波傳熱，可在多種介質中傳熱。其主要的加熱方式是輻射，以對流換熱為輔。

電加熱輻射管的構成

    1、線裝螺旋環繞電熱輻射管這種電熱輻射管由耐熱合金鋼套管和加熱器組成，加熱器一般由φ3-5 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V、功率一般5-7KW。

    2、帶狀螺旋環繞電熱輻射管這種加熱器的結構基本上與第一種結構相同，只是加熱元件采用電阻帶繞制，電阻帶一般厚度為1-3 mm，寬度10-20 mm，管芯也多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，材料可節省，一般大功率點加熱輻射管采用此種形式。

    3、軸向波折形籠柜式電熱輻射管（俗稱鼠籠式）其結構是將加熱元件的電阻絲（帶）彎成“U”形串入多塊絕緣耐高溫的陶瓷支撐盤中，中間用一根耐熱棒固定，一般有效長度：900～2400；一般套管外徑：φ80～φ280。單根功率：2kw～40kw；單根電壓：30v～220v。這種輻射管壽命較長。
